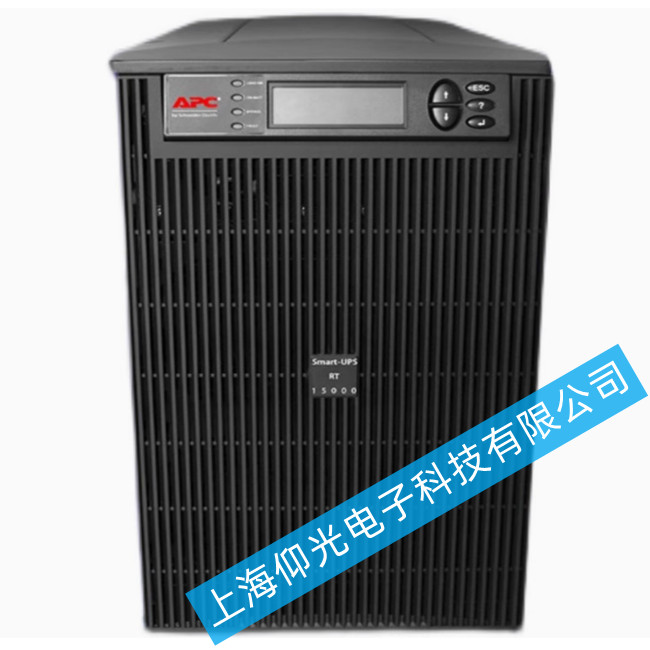

針對APC UPS電源10kVA SURT出現電壓偏低故障,可按照以下系統化步驟進行維修,結合電源結構與常見故障點設計排查流程:
如需要專業人員介入維修請聯系以下公司,免費檢測故障點
上海仰光電子科技有限公司
單位地址:上海市嘉定區江橋鎮博園路858號531-532
電話:021-50157782
手機:18964852867 微信同號 13761132860微信同號
聯系人:張工, 楊工
一、初步檢查與安全確認
使用萬用表測量市電輸入電壓(正常范圍220V±15%),若電壓異常(如低于187V),需檢查電網供電質量或安裝穩壓器。
檢查輸入線路是否接觸不良,重點排查接線端子、空氣開關及保險絲,確保無松動、氧化或熔斷現象。
確認負載是否超過UPS額定功率(10kVA),若負載接近滿載,需減少非關鍵設備或升級UPS容量。
檢查負載設備是否存在短路或接地故障,可通過斷開負載測試UPS空載輸出電壓。
二、電池系統深度排查
使用萬用表測量單節電池電壓(標準值12VDC±0.5V),若單節電壓低于11V或電壓差異超過0.5V,需更換故障電池。
對電池組進行均衡充電(并聯充電6小時以上),若充電后電壓仍無法恢復,表明電池老化或損壞。
檢查電池連接線是否松動、腐蝕,確保接線端子緊固。
測試電池保險絲是否熔斷,若熔斷需更換同規格保險絲并排查短路原因。
驗證電池參數設置(如長延時機型需配置電池容量參數),通過UPS管理軟件或面板菜單調整。
三、逆變器與驅動電路檢修
觀察UPS面板指示燈,若逆變器指示燈閃爍或熄滅,可能存在驅動電路故障。
使用示波器檢測逆變器輸出波形,正常應為標準正弦波,若波形畸變或幅值偏低,需檢修驅動電路。
檢查功率晶體管(如IGBT)是否擊穿,使用萬用表測量集電極-發射極電阻,若阻值接近零需更換。
測試脈寬調制(PWM)組件輸出信號,若兩路互補波形不對稱(導通時間差異>10%),需更換PWM芯片或調整參數。
檢查驅動電路電源(如+15V/-15V),若電壓異常需排查電源模塊或濾波電容。
四、控制與保護電路診斷
若UPS輸出電壓被封鎖,檢查保護電路日志(通過管理軟件或面板錯誤碼),常見觸發條件包括過流、過壓、過熱等。
測試過流保護閾值(通常為額定電流的1.2-1.5倍),若閾值偏低需調整保護電路參數或更換傳感器。
使用邏輯分析儀捕獲控制板輸出的PWM信號,若信號缺失或占空比異常,需檢修控制板微處理器或外圍電路。
檢查控制板與驅動板之間的通信線路(如SPI、I2C),確保信號傳輸正常。
五、系統級測試與驗證
斷開所有負載,啟動UPS并觀察輸出電壓是否穩定在220V±1%。
逐步增加負載至額定功率的80%,監測電壓波動(應<±5%),若電壓跌落超標需優化負載分配或升級UPS。
連接UPS管理軟件(如PowerChute),實時監控輸出電壓、電池狀態及負載率。
設置電壓報警閾值(如下限210V),確保故障及時預警。
維修前斷開市電輸入及電池連接,使用絕緣手套操作。
避免在帶電狀態下拆卸功率模塊,防止電弧灼傷。
更換元件時需匹配參數(如電壓、電流、功率等級),嚴禁使用代用品。
通過以上步驟,可系統性定位并解決APC UPS 10kVA SURT電壓偏低問題。若故障仍無法排除,建議聯系專業維修中心進行深度檢修。
